ЦТ 3603 – цифровой тахометр

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

1.2 ЦТ может применяться в машиностроении и других видах деятельности, где необходимо измерение скорости вращения частей машин и механизмов. Способен коммутироваться с любым магнитно-индукционным датчиком.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРИБОРА

3.1 ЦТ является устройством с микропроцессорным управлением, что позволяет реализовать широкий набор режимов работы. В режиме 1 прибор измеряет количество оборотов в минуту рабочего колеса и умножает измеренное значение на один из коэффициентов передачи (от 1 до 9 коэффициентов), значение каждого из которых может быть в диапазоне от 0.01 до 99.99 для учета коэффициента передачи зубчатых или других передач. В режиме 2 измеренное число оборотов в минуту рабочего колеса пересчитывается во время движения объекта по ленточному конвейеру, скорость вращения приводного барабана которого измеряется тахометром и отображается на индикаторе в минутах.
Кроме того, в обоих режимах работы можно задать две точки задания и два гистерезиса для управления двумя реле.

3.2 Измерение осуществляется магнитно-индукционным датчиком путем его установки рядом с торцевой частью ( см. Приложение ) вращающейся шестерни из магнитомягкого материала (сталь и др.). Датчик реагирует на изменение магнитного поля при прохождении зубьев и впадин и вырабатывает электрические импульсы, поступающие в тахометр, где происходит вычисление скорости вращения шестерни в об/мин, затем в зависимости от выбранного режима работы либо полученное значение умножается на заданный ранее коэффициент передачи и результат выводится на индикатор, либо отображается время движения объекта по ленточному конвейеру в минутах.

3.3 В состав ЦТ входят:

– блок питания;
– микропроцессорный блок;
– блок индикации и клавиатуры;
– блок управления реле и симисторами.

3.4 Блок питания.

3.4.1 Блок питания преобразует сетевое напряжение 220В в постоянное напряжение 5 В для питания всех блоков из состава ЦТ.

3.5 Микропроцессорный блок.

3.5.1 В микропроцессорный блок входят: микропроцессор, память данных, память программ и вспомогательный регистр. Данный блок является основным узлом ЦТ, т.к. реализует весь набор выполняемых функций, осуществляет управление блоком индикации и клавиатуры, считыванием импульсов с магнитно-индукционного датчика, а также управляет двумя реле.

3.6 Блок индикации и клавиатуры.

3.6.1 Посредством данного блока осуществляется индикация текущей информации и ввод параметров. В состав блока входят: четырехразрядный светодиодный индикатор; светодиод , информирующий о поступлении импульсов с датчика; кнопка для входа в режим установки параметров, кнопки и для уменьшения/увеличения номера текущей передачи и ввода параметров. Кроме того есть дополнительный одноразрядный светодиодный индикатор для отображения номера текущей передачи, три светодиода для отображения множителя индицируемого числа и два светодиода для отображения состояния реле.

Бестселлер: testo 470

От лазерного тахометра до стробоскопа – оптимальный измерительный прибор для любых требований

С отражателями

Стробоскоп (без отражателей)

Чрезвычайно большой диапазон измерений, очень короткая длительность вспышки, высочайшая точность измерения скорости вращения.

Доступные варианты

Измерение скорости вращения с помощью стробоскопа

Лазерный тахометр или светодиодный: что лучше?

В основе рефлективной технологии лежит лазерный или светодиодный луч, выпускаемый в направлении объекта измерения. Отраженный луч регистрируется в качестве импульса оптическим сенсором измерительного прибора. Какой тахометр – лазерного или светодиодного типа – будет подходящим, зависит от условий измерения. Различия:

Светодиодный источник света

• Световое пятно проходит через линзу и рассеивается. Это, в зависимости от расстояния, дает большую поверхность измерения.
• Светодиоды имеют более низкую силу света. Поэтому они не подходят для работы при сильном удалении объектов измерения.

Лазерный источник света

• Благодаря большей силе света и яркости лазеров возможно проведение замеров даже на сильно удаленных объектах.
• Это соответственно дает очень малую поверхность измерения.
• Поэтому нельзя допускать каких-либо колебаний лазерного тахометра.

Советы по измерению скорости вращения от профессионалов – в том числе с использованием стробоскопа

Тахометры имеют широчайший диапазон применений. К самым распространенным относится измерение скорости вращения на вентиляторах в системах кондиционирования и вентиляции, замеры на конвейерах с использованием адаптера или подсчет импульсов на промышленных конвейерах. Измерительные приборы Testo, будь то тахометры или стробоскопы, отличаются интуитивным управлением и высокой точностью. А если следовать некоторым советам от профессионалов, можно сделать измерение скорости вращения еще удобнее:

1. Чистота
   При любом измерении скорости вращения необходимо следить за чистотой. Во-первых, на сенсорах, ведь частицы грязи могут искажать результаты измерения. Во-вторых, при установке отражателя, так чтобы на объекте измерения не было загрязнений, например масла. Плохо наклеенный отражатель на высокой скорости может отойти и замедлить процесс измерения.
2. Минимальное расстояние
   Чтобы добиться оптимальных результатов, объект измерения (например, вал) не должен быть слишком сильно удален от тахометра. При этом следите за собственной безопасностью: во избежание травм обязательно соблюдайте минимальное расстояние до подвижного объекта.

Поверка тахометра Testo 465

• Описание услуги
• Применяемые эталоны
• Технические характеристики

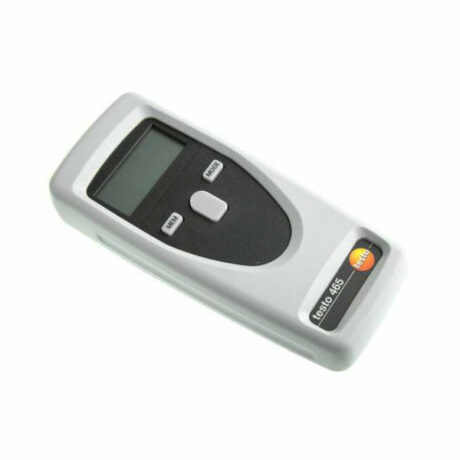

Прочный пластиковый чехол SoftCase защищает тахометр testo 465 от ударов и царапин и предопределяет основную область применения прибора – измерения в сложных промышленных условиях. Поверка тахометра Testo 465 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Промышленные тахометры testo 465 оснащены функцией «холд» для фиксации мгновенного значения, а также функциями отображения максимального и минимального значений.

Для получения корректных результатов измерений, при измерении частоты вращении на вентиляторе необходимо точно указать количество его лопастей. Для проведения измерений на блестящей металлической или полированной поверхностях (например, вал двигателя), предварительно необходимо нанести маркер с помощью краски или светоотражающей полоски, входящей в комплект поставки тахометра.

Поверка тахометра Testo 465

Дополнительное удобство в работе обеспечивает красный светодиод, который точно освещает место проведения измерений и обеспечивает точный мониторинг частоты вращения с расстояний до 0,6 метра.

Используя прибор testo 465, Вы можете с легкостью измерять скорость вращения (об/мин) бесконтактным способом. Просто прикрепите к объекту измерения рефлектор, а затем направьте красный световой луч тахометра на рефлектор и считывайте данные. Модель внесена в Государственный Реестр Средств измерений РФ.

Комплект поставки

Область применения тахометра

• Высокоскоростные сборочные линии, системы подачи, системы розлива и т.п.
• Прессы и ткацкие станки.

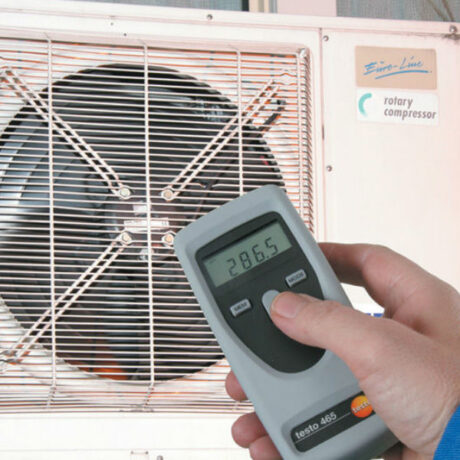

• Двигатели, вентиляторы, насосы и турбины.
• Калибровочные и испытательные приборы.
• Контролирующие лаборатории и исследовательское оборудование и установки.

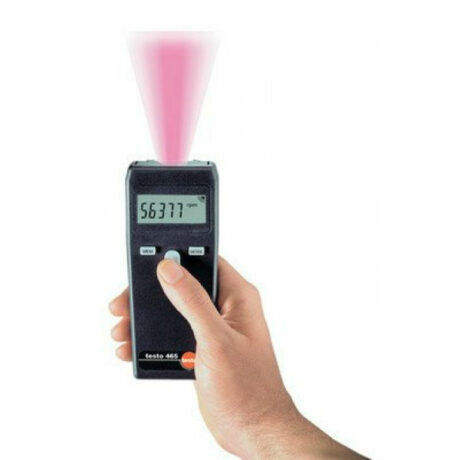

Тахометр поддерживает измерения по световому лучу. На вращающийся объект наклеивают отражатель, затем направляют луч на вращающийся объект (отражатель). Измерение проводят на расстоянии не более 60 см.

Прибор имеет функцию памяти (последнее значение, мин./макс. до следующего замера). Измеренные данные отображаются на однострочном LCD дисплеи

Поверка осуществляется в соответствии с документом МП ТИнТ-14-2011 «Тахометры электронные Testo. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 15 октября 2011 г.

Основные средства поверки:

• Частотомер электронно-счетный Ч3-85/3, ПГ 1*10-7;
• Генератор сигналов низкочастотный прецизионный Г3-110, ПГ ±3*10-7*f

Тахометр RGK TM-10

• Описание
• Характеристики
• Скачать

Лазерный тахометр RGK TM-10 – это надежный и точный прибор для измерения скорости вращения валов, шкивов, лопастей крыльчаток и других движущихся деталей различного оборудования бесконтактным методом. Основная сфера применения – диагностика, ремонт и настройка техники, станков, агрегатов.

Главное преимущество такого метода замеров заключается в безопасности. Нет необходимости в непосредственном контакте с вращающимся частям механизмов, благодаря чему минимизируется риск. Также не требуется разбирать технику и надолго останавливать рабочий процесс.

Технические особенности

• Замеры в диапазоне от 10 до 99999 об/мин. с точностью ±(2+0,04%).
• Рабочее расстояние 50-200 мм.
• Лазерный целеуказатель.
• Определение пиковых значений.
• Подсветка дисплея.
• Автоотключение при бездействии.

Быстро и удобно

Перед началом работы с бесконтактным лазерным тахометром RGK TM-10 необходимо наклеить на вращающийся объект специальную светоотражающую полоску из комплекта. Целеуказатель упрощает наведение прибора на отмеченный участок поверхности. Устройство автоматически фиксирует пиковые показания – постоянное наблюдение за экраном не требуется, что позволяет сосредоточится на процессе измерений.

Функция подсчета объектов

Эта модель дополнительно может выполнять роль счетчика, благодаря чему может применятся для подсчета продукции на конвейере, учета расхода материалов и т.п.

Прибор может вести подсчет только тех объектов, которые способны отражать свет. В противном случае допускается применение внешнего осветителя.

Надежность

Индикация заряда батарей помогает вовремя заменить элементы питания, не дожидаясь выхода устройства из строя. Корпус бесконтактного тахометра RGK TM-10 выполнен из ударопрочного пластика, рельефные участки препятствуют выскальзыванию устройства из рук.

Режим тахометра (RPM) 10,0 – 9999,9 об/мин ; 10000 – 99999 об/мин

Разрешение в режиме тахометра (RPM) 0,1 ; 1

Точность в режиме тахометра (RPM) ±(2+0,04%)

Режим счетчика (COUNT) 0 – 99999

Разрешение в режиме счетчика (COUNT) 1

Точность в режиме счетчика (COUNT) ±1

Дисплей LCD, 5-значный

Частота обновления данных 1-7 сек (в зависимости от скорости вращения)

Тип датчика Светочувствительный диод и разрядная трубка лазера

Дистанция до исследуемого объекта 50 мм – 200 мм

Максимальная рабочая высота 2000 м

Уровень загрязнения 2

Рабочие температура и влажность 0°С . +50°С, не более 80%

Температура и влажность хранения 20°С . +60°С, не более 80%

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

1.2 ЦТ может применяться в машиностроении и других видах деятельности, где необходимо измерение скорости вращения частей машин и механизмов. Способен коммутироваться с любым магнитно-индукционным датчиком.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПРИБОРА

3.1 ЦТ является устройством с микропроцессорным управлением, что позволяет реализовать широкий набор режимов работы. В режиме 1 прибор измеряет количество оборотов в минуту рабочего колеса и умножает измеренное значение на один из коэффициентов передачи (от 1 до 9 коэффициентов), значение каждого из которых может быть в диапазоне от 0.01 до 99.99 для учета коэффициента передачи зубчатых или других передач. В режиме 2 измеренное число оборотов в минуту рабочего колеса пересчитывается во время движения объекта по ленточному конвейеру, скорость вращения приводного барабана которого измеряется тахометром и отображается на индикаторе в минутах.
Кроме того, в обоих режимах работы можно задать две точки задания и два гистерезиса для управления двумя реле.

3.2 Измерение осуществляется магнитно-индукционным датчиком путем его установки рядом с торцевой частью ( см. Приложение ) вращающейся шестерни из магнитомягкого материала (сталь и др.). Датчик реагирует на изменение магнитного поля при прохождении зубьев и впадин и вырабатывает электрические импульсы, поступающие в тахометр, где происходит вычисление скорости вращения шестерни в об/мин, затем в зависимости от выбранного режима работы либо полученное значение умножается на заданный ранее коэффициент передачи и результат выводится на индикатор, либо отображается время движения объекта по ленточному конвейеру в минутах.

3.3 В состав ЦТ входят:

– блок питания;
– микропроцессорный блок;
– блок индикации и клавиатуры;
– блок управления реле и симисторами.

3.4 Блок питания.

3.4.1 Блок питания преобразует сетевое напряжение 220В в постоянное напряжение 5 В для питания всех блоков из состава ЦТ.

3.5 Микропроцессорный блок.

3.5.1 В микропроцессорный блок входят: микропроцессор, память данных, память программ и вспомогательный регистр. Данный блок является основным узлом ЦТ, т.к. реализует весь набор выполняемых функций, осуществляет управление блоком индикации и клавиатуры, считыванием импульсов с магнитно-индукционного датчика, а также управляет двумя реле.

3.6 Блок индикации и клавиатуры.

3.6.1 Посредством данного блока осуществляется индикация текущей информации и ввод параметров. В состав блока входят: четырехразрядный светодиодный индикатор; светодиод , информирующий о поступлении импульсов с датчика; кнопка для входа в режим установки параметров, кнопки и для уменьшения/увеличения номера текущей передачи и ввода параметров. Кроме того есть дополнительный одноразрядный светодиодный индикатор для отображения номера текущей передачи, три светодиода для отображения множителя индицируемого числа и два светодиода для отображения состояния реле.

Поверка тахометра Testo 465

• Описание услуги
• Применяемые эталоны
• Технические характеристики

Прочный пластиковый чехол SoftCase защищает тахометр testo 465 от ударов и царапин и предопределяет основную область применения прибора – измерения в сложных промышленных условиях. Поверка тахометра Testo 465 проходит в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

Промышленные тахометры testo 465 оснащены функцией «холд» для фиксации мгновенного значения, а также функциями отображения максимального и минимального значений.

Для получения корректных результатов измерений, при измерении частоты вращении на вентиляторе необходимо точно указать количество его лопастей. Для проведения измерений на блестящей металлической или полированной поверхностях (например, вал двигателя), предварительно необходимо нанести маркер с помощью краски или светоотражающей полоски, входящей в комплект поставки тахометра.

Поверка тахометра Testo 465

Дополнительное удобство в работе обеспечивает красный светодиод, который точно освещает место проведения измерений и обеспечивает точный мониторинг частоты вращения с расстояний до 0,6 метра.

Используя прибор testo 465, Вы можете с легкостью измерять скорость вращения (об/мин) бесконтактным способом. Просто прикрепите к объекту измерения рефлектор, а затем направьте красный световой луч тахометра на рефлектор и считывайте данные. Модель внесена в Государственный Реестр Средств измерений РФ.

Комплект поставки

Область применения тахометра

• Высокоскоростные сборочные линии, системы подачи, системы розлива и т.п.
• Прессы и ткацкие станки.
• Двигатели, вентиляторы, насосы и турбины.
• Калибровочные и испытательные приборы.
• Контролирующие лаборатории и исследовательское оборудование и установки.

Тахометр поддерживает измерения по световому лучу. На вращающийся объект наклеивают отражатель, затем направляют луч на вращающийся объект (отражатель). Измерение проводят на расстоянии не более 60 см.

Прибор имеет функцию памяти (последнее значение, мин./макс. до следующего замера). Измеренные данные отображаются на однострочном LCD дисплеи

Поверка осуществляется в соответствии с документом МП ТИнТ-14-2011 «Тахометры электронные Testo. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 15 октября 2011 г.

Основные средства поверки:

• Частотомер электронно-счетный Ч3-85/3, ПГ 1*10-7;
• Генератор сигналов низкочастотный прецизионный Г3-110, ПГ ±3*10-7*f

Бестселлер: testo 470

От лазерного тахометра до стробоскопа – оптимальный измерительный прибор для любых требований

С отражателями

Стробоскоп (без отражателей)

Чрезвычайно большой диапазон измерений, очень короткая длительность вспышки, высочайшая точность измерения скорости вращения.

Доступные варианты

Измерение скорости вращения с помощью стробоскопа

Лазерный тахометр или светодиодный: что лучше?

В основе рефлективной технологии лежит лазерный или светодиодный луч, выпускаемый в направлении объекта измерения. Отраженный луч регистрируется в качестве импульса оптическим сенсором измерительного прибора. Какой тахометр – лазерного или светодиодного типа – будет подходящим, зависит от условий измерения. Различия:

Светодиодный источник света

• Световое пятно проходит через линзу и рассеивается. Это, в зависимости от расстояния, дает большую поверхность измерения.
• Светодиоды имеют более низкую силу света. Поэтому они не подходят для работы при сильном удалении объектов измерения.

Лазерный источник света

• Благодаря большей силе света и яркости лазеров возможно проведение замеров даже на сильно удаленных объектах.
• Это соответственно дает очень малую поверхность измерения.
• Поэтому нельзя допускать каких-либо колебаний лазерного тахометра.

Советы по измерению скорости вращения от профессионалов – в том числе с использованием стробоскопа

Тахометры имеют широчайший диапазон применений. К самым распространенным относится измерение скорости вращения на вентиляторах в системах кондиционирования и вентиляции, замеры на конвейерах с использованием адаптера или подсчет импульсов на промышленных конвейерах. Измерительные приборы Testo, будь то тахометры или стробоскопы, отличаются интуитивным управлением и высокой точностью. А если следовать некоторым советам от профессионалов, можно сделать измерение скорости вращения еще удобнее:

1. Чистота
   При любом измерении скорости вращения необходимо следить за чистотой. Во-первых, на сенсорах, ведь частицы грязи могут искажать результаты измерения. Во-вторых, при установке отражателя, так чтобы на объекте измерения не было загрязнений, например масла. Плохо наклеенный отражатель на высокой скорости может отойти и замедлить процесс измерения.
2. Минимальное расстояние
   Чтобы добиться оптимальных результатов, объект измерения (например, вал) не должен быть слишком сильно удален от тахометра. При этом следите за собственной безопасностью: во избежание травм обязательно соблюдайте минимальное расстояние до подвижного объекта.

Тахометр RGK TM-10

• Описание
• Характеристики
• Скачать

Лазерный тахометр RGK TM-10 – это надежный и точный прибор для измерения скорости вращения валов, шкивов, лопастей крыльчаток и других движущихся деталей различного оборудования бесконтактным методом. Основная сфера применения – диагностика, ремонт и настройка техники, станков, агрегатов.

Главное преимущество такого метода замеров заключается в безопасности. Нет необходимости в непосредственном контакте с вращающимся частям механизмов, благодаря чему минимизируется риск. Также не требуется разбирать технику и надолго останавливать рабочий процесс.

Технические особенности

• Замеры в диапазоне от 10 до 99999 об/мин. с точностью ±(2+0,04%).
• Рабочее расстояние 50-200 мм.
• Лазерный целеуказатель.
• Определение пиковых значений.
• Подсветка дисплея.
• Автоотключение при бездействии.

Быстро и удобно

Перед началом работы с бесконтактным лазерным тахометром RGK TM-10 необходимо наклеить на вращающийся объект специальную светоотражающую полоску из комплекта. Целеуказатель упрощает наведение прибора на отмеченный участок поверхности. Устройство автоматически фиксирует пиковые показания – постоянное наблюдение за экраном не требуется, что позволяет сосредоточится на процессе измерений.

Функция подсчета объектов

Эта модель дополнительно может выполнять роль счетчика, благодаря чему может применятся для подсчета продукции на конвейере, учета расхода материалов и т.п.

Прибор может вести подсчет только тех объектов, которые способны отражать свет. В противном случае допускается применение внешнего осветителя.

Надежность

Индикация заряда батарей помогает вовремя заменить элементы питания, не дожидаясь выхода устройства из строя. Корпус бесконтактного тахометра RGK TM-10 выполнен из ударопрочного пластика, рельефные участки препятствуют выскальзыванию устройства из рук.

Режим тахометра (RPM) 10,0 – 9999,9 об/мин ; 10000 – 99999 об/мин

Разрешение в режиме тахометра (RPM) 0,1 ; 1

Точность в режиме тахометра (RPM) ±(2+0,04%)

Режим счетчика (COUNT) 0 – 99999

Разрешение в режиме счетчика (COUNT) 1

Точность в режиме счетчика (COUNT) ±1

Дисплей LCD, 5-значный

Частота обновления данных 1-7 сек (в зависимости от скорости вращения)

Тип датчика Светочувствительный диод и разрядная трубка лазера

Дистанция до исследуемого объекта 50 мм – 200 мм

Максимальная рабочая высота 2000 м

Уровень загрязнения 2

Рабочие температура и влажность 0°С . +50°С, не более 80%

Температура и влажность хранения 20°С . +60°С, не более 80%

Тахометр testo 465

Бесконтактный тахометр. С помощью testo 465 можно измерить частоту вращения бесконтактным оптическим способом. Для измерения необходимо наклеить отражающую ленту на измеряемый объект и направить красный луч с прибора на измеряемый объект (максимальное расстояние между прибором и рефлектором 350 мм).

Тип датчика Оптический с модулированным световым лучом

Диапазон измерения +1. +99999 об/мин

• недорогой
• простой в работе
• индикация минимального и максимального значений
• после отключения запоминает минимальное и максимальное значения
• самоотключение
